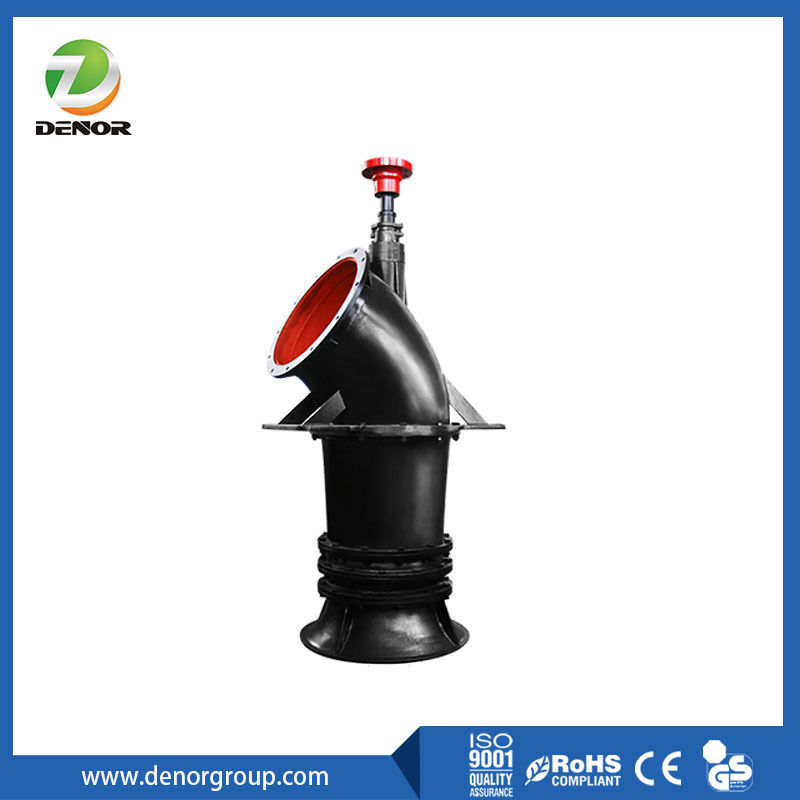

Вертикальный аксиальный насос ZLB
ZLB вертикальный насос осевого потока - это небольшой и среднего размера насос осевого потока, разработанный Denor.характеризуется высокой эффективностью, хорошие кавитационные характеристики, легкая установка и обслуживание; и в то же время, в сочетании с новейшими технологиями управления информацией,Интеллектуальная система водонасоса, разработанная самостоятельно, может быть настроена, с функцией автоматического мониторинга.
Применение
Данная серия продуктов может использоваться для:Чистая вода или другие жидкости с физическими и химическими свойствамиблизко кводас высокой температурой конвейера не более50Они широко используются в крупномасштабных проектах по сохранению воды, орошению сельскохозяйственных земель, промышленной транспортировке воды.проекты городского водоснабжения и водоотведения и отвода воды.
Таблица параметров производительности (низкая головка и большой поток)
| Модель |
Мощность(м3/с) |
Угол установки |
Голова(m) |
Эффективность насоса(%) |
Мощность вала(кВт) |
Скорость(rpm) |
Внешний диаметр импеллера(мм) |
| 1200ZLB-125 |
3.16 |
-6 |
3.5 |
84.2 |
127.6 |
490 |
970 |
| 3.36 |
- 4 |
3.9 |
84.5 |
150.4 |
| 3.67 |
-2 |
4.1 |
85.1 |
174.8 |
| 4.17 |
0 |
4.1 |
85.5 |
196 |
| 4.41 |
2 |
4.4 |
85.7 |
219.6 |
| 4.68 |
4 |
4.6 |
84.7 |
247.8 |
Таблица стандартной конфигурации материала
| Описание части |
Вода |
Отходы |
| ГБ |
ASTM |
ГБ |
ASTM |
| Конус всасывания |
HT250 |
A4835 |
QT500-7 |
Г.80-55-06 |
| Корпус лезвия |
HT250 |
A4835 |
QT500-7 |
Г.80-55-06 |
| Двигатель |
HT250 |
A4835 |
ZG07Cr19Ni10 |
CF8 |
| Камера импеллера |
HT250 |
A4835 |
QT500-7 |
Г.80-55-06 |
| Выпускная изгибающая труба |
HT250 |
A4835 |
QT500-7 |
Г.80-55-06 |
| Облицовка вала |
06Cr19Ni10 |
304 |
14Cr17Ni2 |
431 |
| Остров |
40Cr |
5140 |
20Cr13 |
A276-420 |
| Сцепление |
HT250 |
A4835 |
QT500-7 |
Г.80-55-06 |
| Подвесные подшипники |
Резиновые подшипники |
/ |
Тордонный подшипник |
/ |
| Гланцевая коробка |
HT250 |
A4835 |
QT500-7 |
Г.80-55-06 |
| Печать упаковки |
ПТФЕ |
/ |
ПТФЕ |
/ |
| Радиальная борода тяги |
Подшипник для проката |
/ |
Подшипник для проката |
/ |
| Основа двигателя |
Q235B |
A36 |
Q235B |
A36 |
| Запустить базу. |
HT250/Q235B |
A4835/A36 |
HT250/Q235B |
A4835/A36 |
Преимущества структуры
1- Уборка бороды.
Стандарт с высококачественными резиновыми подшипниками с низким коэффициентом трения, абсорбцией вибраций и особенно подходящими для насосов осевого потока
Нижний подшипник руководства использует удлиненную структуру с лучшим соотношением длины и диаметра, что значительно улучшает стабильность частей ротора;
Проектирован с достаточным количеством смазочного потока и хорошим охлаждающим эффектом смазки
2.Выпуск изгибающей трубы
Точное литье, разумный радиус кривизны, внутренний проход гладкий переход, оптимизация производительности
Конструкция многоребер увеличивает прочность и жесткость корпуса
Разумный дизайн подъемного отверстия, удобный подъем
3- Камера двигателя.
Точное литье, внутренний проход плавный переход, оптимизация производительности
Полуструктура для легкого обслуживания
4- Установка тяги
При обычных условиях работы теплоизлучающее ребро внешнего круга излучает тепло, так что проблема внешнего приема воды в поле решается.
При особых условиях работы увеличить тепловое излучение катушки, чтобы обеспечить длительное функционирование устройства
Оборудовано устройством для измерения вибрации и температуры в режиме онлайн для обеспечения безопасной работы
5- Главный вал.
Стандартная сталь для высокопрочных валов, высокая прочность, хорошая жесткость, высокая критическая скорость, обеспечивает надежную работу
И часть, совмещенная с руководством подшипника и упаковки предоставляется с съемным защитный рукав, с удобным обслуживанием
6- Толчок.
Принимается 3-D теория потока и компьютерное моделирование CFD, с высокой эффективностью и широкой зоной высокой эффективности, а также хорошими характеристиками кавитации
Независимо разработанная гидравлическая модель, высокоэффективная область
Используйте металлические формы, точное литье
Преимущества продукта
Высокоэффективная экономия энергии: гидравлическая модель разработана по теории трехмерного потока и рассчитана с помощью вычислительной моделирования CFD, с наилучшими теоретическими характеристиками.Гидравлические компоненты изготавливаются из металлической формы, точно литая форма для руководимых лезвиев обрабатывается с помощью CNC; оболочка руководимых лезвиев и пустое сосудистое конусное отверстие ливаются смоловым песком,канал твердого потока полностью соответствует проектным чертежам, с более высокой эффективностью и широкой зоной высокой эффективности
Высокая надежность:конструкция впускного канала пропускания разумна, впускная вода равномерна без вихря, с плавным ходом, абсолютная концентричность вала насоса,и отличный статический баланс частей ротора гарантируют, что насос имеет низкую вибрацию и низкий шум при работе на высокой скорости
Передовые технологии:Все детали используют металлическую форму, точное литье, качество деталей надежное
Небольшое содержание:разумная структура, удобная сборка и демонтаж и простое обслуживание
Управление запасами:Разумное управление запасами, короткий срок поставки, быстрая доставка
Автоматическое наблюдение:Оборудованы:интеллектуальная система водонасосанезависимо разработанный,с функцией автоматического мониторинга
